RS232 zu RS485 Konverter Adapter Serial Seriell Data Adapter | System-S

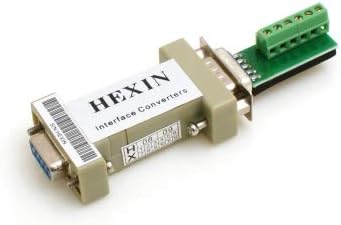

Der System-S RS232 zu RS485 Konverter-Adapter ist ein Gerät, das entwickelt wurde, um eine Konvertierung zwischen den RS-232C- und RS-485-Standards zu ermöglichen. Hier sind die wichtigsten Merkmale und Spezifikationen:

• Kompatibilität: Der Konverter ist kompatibel mit den RS-232C- und RS-485-Standards nach EIA/TIA. Er unterstützt den asynchronen, halbduplexen Betriebsmodus.

• Übertragungsmedien: Er kann mit einer Vielzahl von Übertragungsmedien verwendet werden, einschließlich Eiter, Doppeldraht, UTP oder Schutzlinie.

• Übertragungsgeschwindigkeit: Die Übertragungsgeschwindigkeit reicht von 300 bis 115200 bps.

• Übertragungsreichweite: Die Reichweite beträgt bis zu 5 Meter am RS-232-Ende und bis zu 1200 Meter am RS-485-Anschluss.

• Spannung und Umgebung: Der Konverter benötigt eine Betriebsspannung von 9 bis 12 V und arbeitet in einem Temperaturbereich von -10 bis 85 Grad Celsius bei einer relativen Luftfeuchtigkeit von 0% bis 95%.

• Signale: Die RS-232-Signale umfassen TXD, RXD, RTS, CTS, DTR, DSR, DCD und GND. Die RS-485-Signale umfassen Datum +, Datum -, GND sowie +12V.

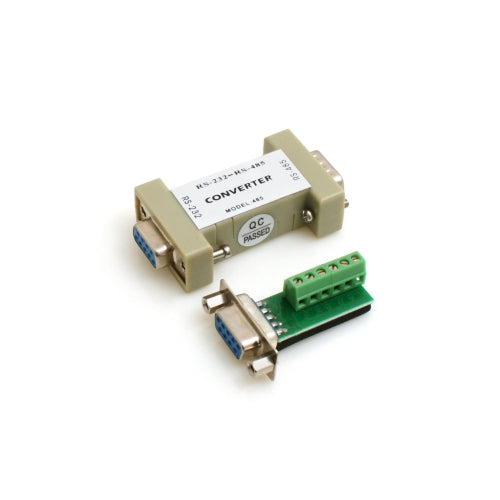

• Anschlussbelegung: Die Anschlussbelegung erfolgt über eine DB9-Buchse für RS-232C und eine separate Anschlussklemme für RS-485.

• Lieferumfang: Im Lieferumfang enthalten ist der RS232 zu RS485 Konverter-Adapter.

Dieser Konverter ermöglicht eine zuverlässige und flexible Kommunikation zwischen Geräten, die die RS-232 und RS-485 Standards verwenden, und ist somit ideal für verschiedene industrielle Anwendungen geeignet.

- Signale: RS232: TXD, RXD , RTS, CTS , DTR, DSR, DCD , GND
- Signale: RS485 : Datum + , Datum - , GND

Anschlussbelegung Tabelle :
* DB9 Buchse (RS232C)
- 1 DCD
- 2 RXD
- 3 TXD
- 4 DTR
- 5 GND
- 6 DSR
- 7 RTS
- 8 CTS

* RS485
- 1 Datum -
- 2 Datum +
- 3 Blank
- 4 Blank
- 5 GND
- 6 + 12V

Lieferumfang: RS232 zu RS485 Konverter-Adapter
